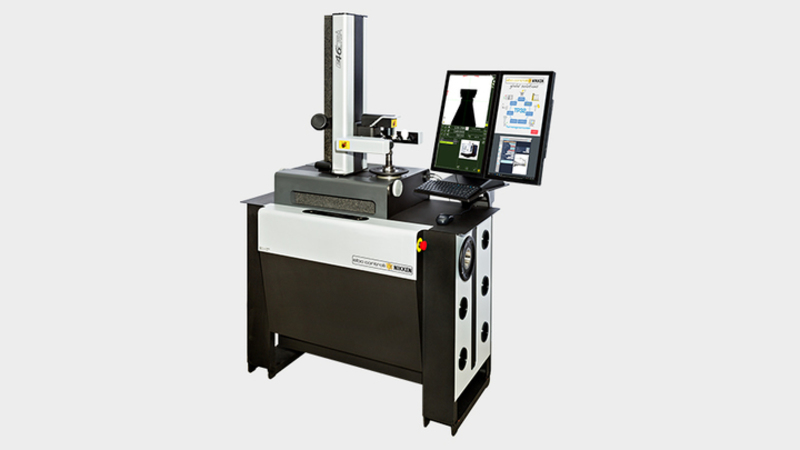

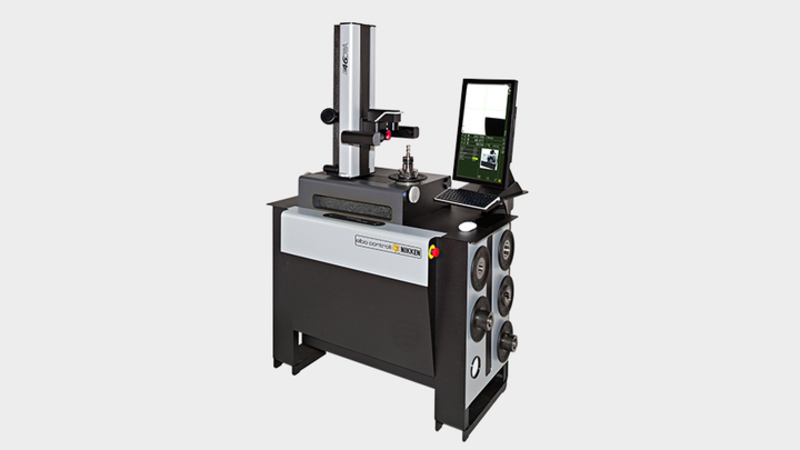

E46LTWA Nastavovací přístroj

Nově vyvinutá funkce automatického měření u nastavovacího přístroje E46LTWA zavádí jedinečnou vlastnost tohoto typu stroje.

Když se provádí „automatické měření“, vřeteno se otáčí rychlostí, která se vypočítává na základě obvodového průměru nástroje, aby se zajistilo zachycení břitu s nejvyšší úrovní přesnosti.

E46LTWA je vybaven originální kamerou jako u modelu E46LA, ale s přidáním sekundární otočné kamery s vysokým rozlišením (60násobné zvětšení s možností digitálního zoomu 2X a 4X), což umožňuje a usnadňuje podrobné kontrolní a geometrické funkce obou boční a horní část profilu nástroje. Tato dodatečná schopnost je užitečná nejen pro CNC obsluhu, ale také přináší výhody výrobcům nástrojů při přesném měření lineárních a geometrických vlastností profilu nástroje.

Kromě toho, když se blíží nejvyšší bod každého jednotlivého břitu, software vypočítá zpomalení a zrychlení vřetena, aby bylo zajištěno absolutně přesné měření každého břitu. To je na rozdíl od jiných strojů na trhu, které používají jednu konstantní rychlost otáčení na základě nastaveného průměru nástroje, tím, že místo toho propojí funkci automatického měření Nastavovacího přístroje s průměrem měřeného nástroje.

Hlavní rám a konstrukce

Konstrukce stroje z vysoce kvalitní konstrukční oceli zajišťuje zvýšenou přesnost a tuhost. Pevný žulový sloup a základna (oproti modelům předchozí generace se podstatně zvětšily), aby byla zaručena maximální přesnost.

Vřetenový systém

Přednastavit lze širokou škálu nástrojů s využitím vyměnitelných vřeten místo adaptérů. To snižuje počet připojení rozhraní a zajišťuje přesnost u všech typů vřeten.

Funkčnost

Díky funkci automatického měření s 22 ”kapacitní dotykovou obrazovkou. Rozložení obrazovky je rozděleno na dvě části, přičemž polovina zobrazuje obrázky aktuálního nástroje a profilu a druhá umožňuje přístup ke stávajícím softwarovým funkcím.

TECHNICKÁ DATA

Měřicí rozsah: Průměr max. 320 mm (poloměr 160 mm); výška max 600 mm.

Motor zajišťující automatické otáčení vřetena s pneumatickým ovládáním přenosu pohybu zajišťující nulovou vůli (patentovaný systém).

Zobrazení osy C pro tělo vřetena i držák vřetena.

Standardní mechanické / elektronické a optické zařízení:

• Základna a sloup z přírodního granitu zaručující maximální přesnost: linearita max. Chyba 2 μm / Mt - certifikace s Taylor Hobson res. 1 μm / Mt. elektronická milimetrová úroveň.
• Lineární snímače ELBO CONTROLLI NIKKEN v optickém skle typu AS 371 certifikovaný HP laser: Rozlišení os: X = 1 μm, Z = 1 μm.
• Konstrukce stroje z nerezové oceli nabízející vysokou mechanickou pevnost a dlouhou životnost, namontovaná na podlaze se 3 pevnými podpěrami a jednou nastavitelnou podpěrou z oceli.
• ISO / BT / HSK / VDI ... atd. Vyměnitelný otočný držák vřetena (bude upřesněno) maximální chyba házení <2 μm
• Index vřetena ve čtyřech úhlových polohách: 0 ° -90 ° -180 ° -270 °.
• Identifikační systém držáku vřetena (SP-ID) s technologií NFC k automatické identifikaci držáku vřetena po každé výměně.
• Lineární kluzná vedení: 2 pro kluzné dráhy osy X a 1 pro kluzné dráhy osy Z.
• Dvojité saně s kuličkovým šroubem (celkem čtyři), celoživotně mazané.
• Univerzální elektromechanické upínání nástrojů (pouze ISO).
• Pneumaticko-mechanické brzdění otáčení držáku vřetena s radiální kompenzací upínací síly - žádná chyba úhlového chodu osy.
• Archimédova spirálová pružina s konstantním zatížením (na rozdíl od systému zpětného vyvažování).

Hlavní kamera:

• Bi-telecentrický objektiv.
• Optické dublety při nízkém F / počtu, aby se odstranila chyba kruhu jasnosti.
• K dispozici je zvětšení 26x, digitální zoom 2x a 4x.
• Senzor C-MOS 1,3 mega pixelů, vysokorychlostní připojení USB 2.0.
• Zarámovaná oblast obrazu 10 x 10 mm (3krát větší než standardní hodnoty).
• Episkopický iluminátor s prstencovou čočkou a červenými LED diodami.
• Diaskopický iluminátor s červeným světlem.

Druhá / třetí kamera:

• Bi-telecentrický objektiv.
• Možnost zobrazit nástroj shora (zepředu) ze strany (bok).
• Design s dvojitou kamerou umožňuje jeho zasunutí o 90 stupňů, aby se odstranil shora nad nástrojem, aby nebránily normálním měřicím procesům. K dispozici je zvětšení 60X, digitální zoom 2x a 4x.
• Senzor C-MOS 1,3 mega pixelů, vysokorychlostní připojení USB 2.0.
• Zarámovaná oblast obrazu 4 x 4 mm (3,9 μm / pixel).
• Osvětlovač: episkopický prstenec s rozptýleným světlem a nízkým úhlem snižující možné oslnění způsobené vlastnostmi povrchů / materiálů nástroje.

Rozhraní obsluhy stroje prostřednictvím:

• Full HD LCD 22 ”barevný dotykový monitor.
• Čtyřjádrový procesor Intel I3.
• Operační systém UBUNTU LINUX 14.04 LTS.
• Ukládání dat na SSD disk.
• Správa uzamčení os X a Z pro rychlost přenosu nižší než 2 mm / s.
• Čtyři USB porty.
• Jeden síťový port LAN a bezdrátové připojení (Wi-Fi 802.11 150 Mb / s).

Standardní software:

• Rozhraní operátor - stroj je jednoduché a intuitivní díky funkci jedné obrazovky (na základě ISO7000).
• Snadné použití díky integrované dotykové obrazovce.
• Původ CNC strojů a správa adaptéru vřetena.
• Vytvoření seznamu nástrojů a / nebo jednoho nástroje.
• Také možnost vytvořit vlastní formát.
• Teoretické měření a správa tolerancí.
• Sada nástrojů a univerzální generátor postprocesoru.
• Automatická změna přidělení původu CNC stroje.
• Tisknutelná sestava sady nástrojů.
• Automatické otáčení držáku vřetena s automatickými cykly měření nástroje pro jednořezné nebo vícebřité frézy.
• Možnost importu výkresů ve formátu DXF pro překrytí výkresu na aktuálním profilu nástroje.
• Export profilu nástroje lze exportovat do formátu DXF.
• Připraveno pro infrastrukturu TiD pro identifikaci nástrojů a přenos dat pomocí tagu / kódu datové matice.
• Připraveno pro magnetické čipy (například Balluff, hardware není součástí dodávky a je k dispozici jako volitelná výbava).Pokud se nepoužívá, je k dispozici protiprachový kryt.

Celkové rozměry: Délka = 1282 mm, Výška = 1874 mm, Hloubka = 672 mm. Čistá hmotnost: 270 kg.
