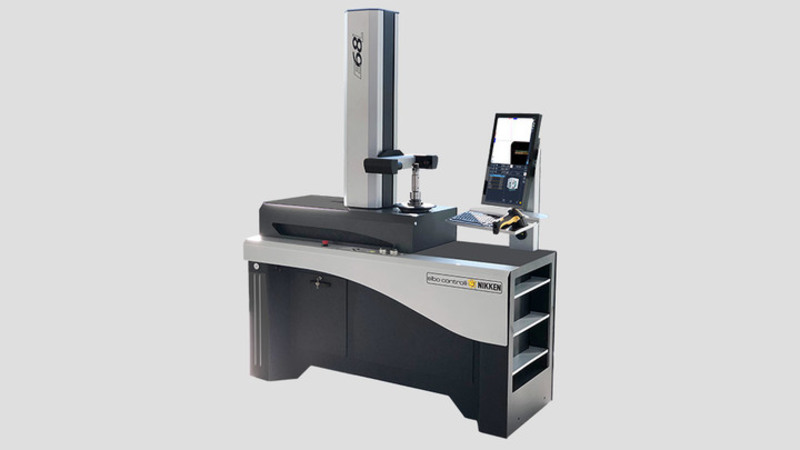

E68L Nastavovací přístroj

Náš špičkový nastavovací přístroj řady E68L byl vyvinut od základu jako volba „nejvyšší úrovně“ pro naši novou generaci pokročilých předvolebních přístrojů. Ve srovnání s modely s nižší specifikací, konstrukce, výkon a design (zejména schopnost elektronických a softwarových) poskytuje značné výhody.

Navrženo na vlastní stojící základně; E68L má granitovou a nerezovou konstrukci v kombinaci s velkým digitálním kamerovým systémem Twin Screen s plnou průmyslovou architekturou PC - tato elektronika a software poskytují provozní a funkční jednoduchost, která je na špičkové úrovni.

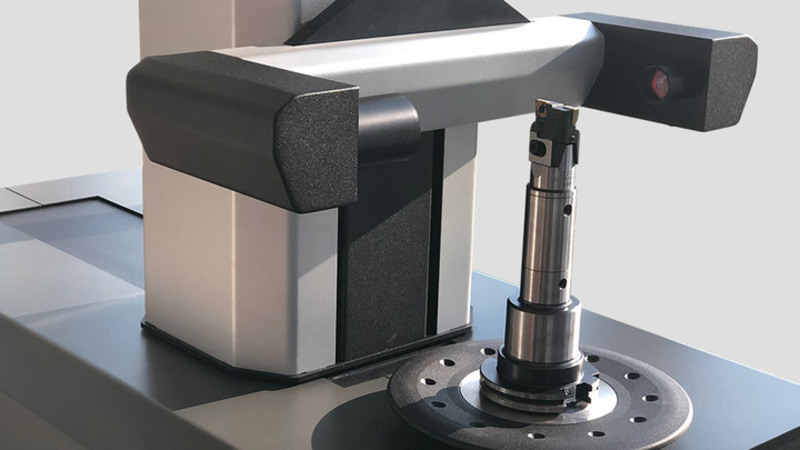

Díky dokonalému vysoce přesnému vřetenovému systému, který je plně zaměnitelný a využívá jednodílné vřeteno s plným mechanickým upínáním nástroje (pneumatický systém) schopným upnout stopky nástrojů ISO / BT, HSK a Polygon - eliminuje potřebu adaptérů a chyb spojené s jejich použitím. Konstrukce tohoto systému se více podobá vřetenu obráběcího stroje než vřeteno předvolby nástroje!

Pohyby osy.

Všechny pohyby os na E68L jsou řízeny servem bez absolutního kontaktu obsluhy se sloupkem. To drasticky zvyšuje přesnost a opakovatelnost stroje u podobných strojů, které zahrnují pohyb pomocí ručního držáku namontovaném na sloupku.

Softwarový balíček

Součástí inovativního softwarového balíčku je kompletní systém správy nástrojů a síťový port. Náš software standardně pracuje s vaším systémem DNC a převádí naměřená data nástroje do CNC kódu pro přímé načítání do řídicí jednotky stroje a souvisejících stránek offsetu nástroje.

Funkčnost.

Mezi další možnosti patří možnost importu a exportu .DXF CAD profilů pro podrobnou kontrolu a porovnání na kamerovém systému se dvěma obrazovkami.

TECHNICKÁ DATA

Měřicí rozsah: Průměr max. 600 mm (poloměr 300 mm); výška max 800 mm.

Lineární snímače Elbo Controlli NIKKEN z optického skla přímo namontované na granitové podložky. Pravítko GS371 certifikované laserem HP. Rozlišení os: X = 1 μm, Z = 1 μm.

Standardní mechanické / elektronické a optické zařízení:

• Základna a sloup z přírodního granitu zaručující maximální přesnost: linearita max
• Chyba 2 μm / Mt - certifikace s Taylor Hobson res.1 μm / Mt. Elektronická milimetrová úroveň. Monobloková konstrukce stroje z oceli, namontovaná na podlaze se 4 nastavitelnými podpěrami tlumící vibrace.
• ISO / BT / HSK / VDI ... atd. Vyměnitelný otočný držák vřetena (bude upřesněno) maximální chyba házení <2 μm.
• Index vřetena ve čtyřech úhlových polohách: 0 ° -90 ° -180 ° -270 °.
• Identifikační systém držáku vřetena (SP-ID) s technologií NFC k automatické identifikaci držáku vřetena po každé výměně.
• Prismatické kluzné dráhy s dvojitým obloukem: 2 pro kluzné lišty osy X a 1 pro kluzné lišty osy Z.
• Zdvojená vedení s kuličkovým šroubem (celkem pět), celoživotně mazaná.
• Univerzální motorické mechanické upínání nástrojů (ISO / BT / HSK / polygonální kuželové nástroje - bude upřesněno).
• Pneumaticko-mechanické brzdění otáčení držáku vřetena se 3 písty v poloze 120 °.
• Motorický pohyb osy.
• Ovládací panel s mikrometrickými ručními kolečky a tlačítky pro rychlý pohyb (2,5 m / mm).
• Archimédova spirálová pružina s konstantním zatížením (na rozdíl od systému zpětného vyvažování).

Kamerový systém pro měření nástrojů a kontrolu řezání sestávající z:

• Senzor C-MOS - zarámovaná obrazová oblast 8 x 8 mm.
• Zvětšení přibližně 32x.
• Bi-telecentrický objektiv.
• Osvětlovač: dioptrické kruhové LED diody, diaskopické telecentrické čočky bodově červené.

Rozhraní obsluhy stroje prostřednictvím:

• Full HD LCD 22 ”barevný dotykový monitor.
• Čtyřjádrový procesor Intel.
• Operační systém UBUNTU LINUX LTS.
• Ukládání dat na SSD disk.
• Čtyři USB porty
• Jeden síťový port LAN a bezdrátové připojení.

Standardní software:

• Rozhraní operátor - stroj je jednoduché a intuitivní díky funkci jedné obrazovky (na základě ISO7000). Snadné použití díky integrované dotykové obrazovce.
• Původ CNC strojů a správa adaptéru vřetena.
• Vytvoření seznamu nástrojů a / nebo jednoho nástroje.
• Také možnost vytvořit vlastní formát.
• Teoretické měření a správa tolerančních údajů.
• Sada nástrojů a univerzální generátor postprocesoru.
• Automatická změna přidělení původu CNC stroje.
• Tisknutelná sestava sady nástrojů.
• Možnost importu výkresů ve formátu DXF pro překrytí výkresu na živém profilu nástroje. Export profilu nástroje lze exportovat do formátu DXF.
• Připraveno pro infrastrukturu TID pro identifikaci nástroje a přenos dat pomocí štítku / kódu datové matice.
• Připraveno pro držáky kódů magnetických čipů (například Balluff, hardware není součástí dodávky a je k dispozici jako volitelná výbava).
• Možnost dvojitého OS a dvojitého monitoru pro integraci se softwarem pro správu Elbo Controlli NIKKEN TP32.
• Pokud se nepoužívá, je k dispozici protiprachový kryt.

Celkové rozměry: Délka = 1700 mm, Výška = 2300 mm, Hloubka = 700 mm. Čistá hmotnost: 570 kg.
