Mini-Mini Advanced Alpha

Mini-Mini Advanced Alpha držák od NIKKENU je nejnovější generací našeho Mini-Mini sklíčidla.

Nedávno kompletně přepracovaný systém, stejně jako u Slim Chucku a Major Dream, je založen na 8 -stupňovém kleštinovém systému.  Mini-Mini se liší ve své konstrukci osazením kleštiny, která je rozšířena a používá přesný „polohovací“ průměr osazení se závitovým otvorem vzadu.

Po vložení kleštiny do držáku Mini Mini je kleština vtáhnuta do držáku pomocí vnitřní závitové tyče.  Utahování je ze strany klíčem, pomocí přesného ozubeného soukolí – kleština je vtahována dozadu, aby sevřela.  Tento koncept eliminuje požadavek na vnější převlečnou matici a umožňuje Mini-Mini být jedním z nejúčinnějších a nejkompaktnějších kleštinových systémů na trhu.

Hlavní výhoda konstrukce Mini Mini sklíčidla spočívá v tom, že není potřeba převlečné matice pro upnutí nástroje.  Tím dochází ke zmenšení průměru tělesa držáku.  Mini Mini sklíčidlo umožňuje obrábět hůře dostupné prostory obráběných součástí.

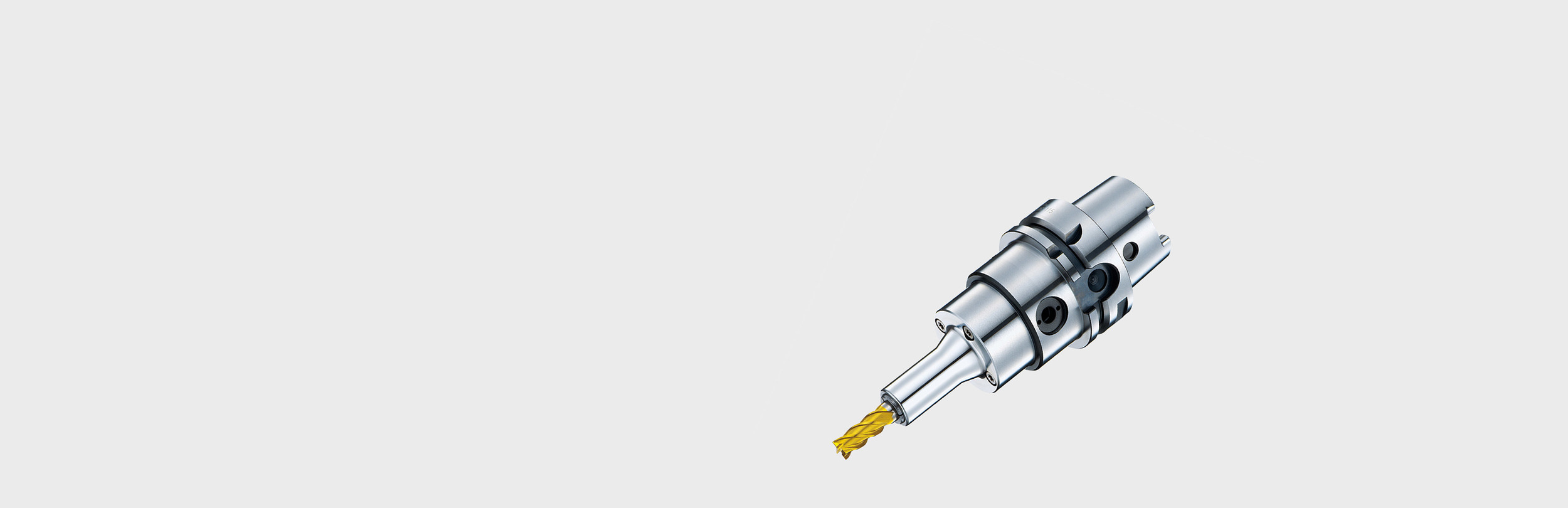

Mini-Mini Advanced Alpha je k dispozici ve dvou provedeních.  Standardní varianta ´´AA´´ má upínání pomocí ozubeného soukolí.  Utahování kleštiny dochází pomocí klíče z boční strany držáku.  Přes ozubené soukolí je vtahována kleština do tělesa držáku.

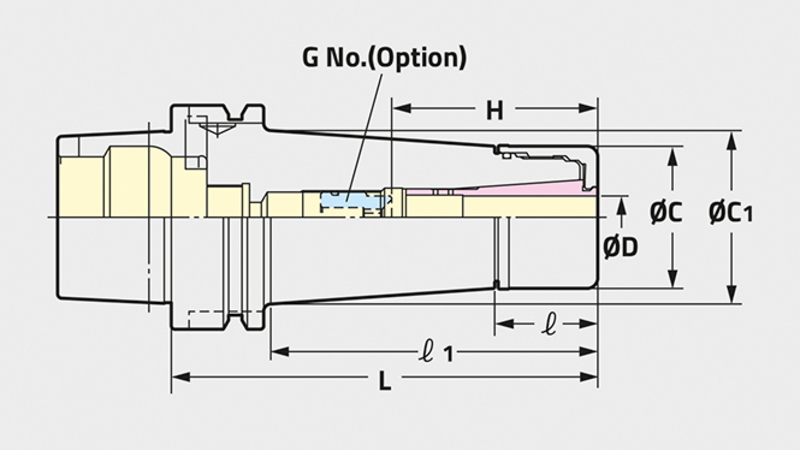

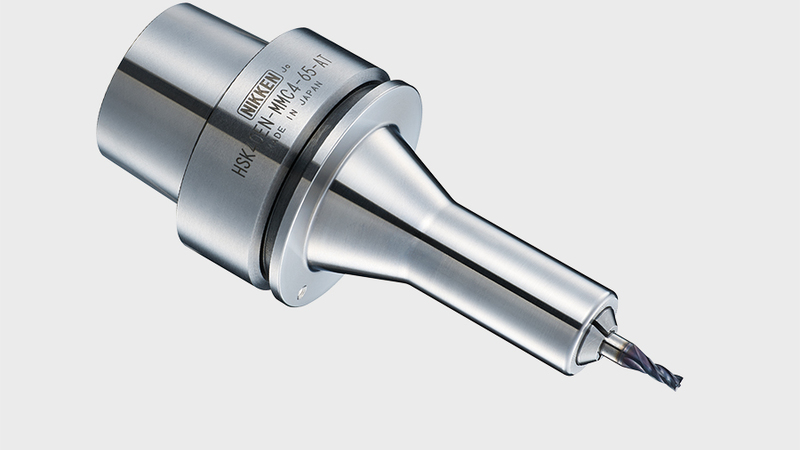

Jako alternativa je nyní k dispozici řešení „AT“.  Tato konstrukce u HSK rozhraní má jednodušší konstrukci, která využívá vnitřní závitové táhlo.  Ze zadní strany dochází ke vtahování kleštiny do tělesa držáku.

Představujeme naši NOVINKU a vylepšenou řadu „Mini-Mini Master“, která umožňuje upnutí větších průměrů.  Je vhodný pro trochoidní obrábění a pro letecký a kosmický průmysl.  Také je k dispozici varianta Shrink – Fit.  Nové hybridní řešení umožňuje, aby kuželová vložka s nástrojem o různém průměru se vkládala do základního tělesa držáku.  Je to nákladově efektivní alternativa k řešení Shrink Fit.

Stejně jako u jiných řešení NIKKEN držáků je rozsah kleštin pro Mini-Mini široký a rozmanitý.  K dispozici jsou možnosti, které vyhovují všem procesům s možností volby velikosti průměru a délky.  Mini-Mini je standardně vysokorychlostní a lze jej také dodat v prodloužené variantě pro zvýšení aplikačních schopností.

Všechny upínací držáky Mini-Mini používají pro upínání kleštin jednoduché klíče šestihranného typu, které jsou obvykle součástí standardního příslušenství.

Mini-Mini je v závislosti na stopce nástroje k dispozici ve 3 velikostech:

• MMC4 - pro průměry 1,0 mm až 4,0 mm.
• MMC8 - pro průměry 2,0 mm až 8,0 mm.
• MMC12 - pro průměry 4,0 až 12,0 mm.

U držáku Mini Mini s vnitřním chlazením je možno zvolit dvě hlavní skupiny kleštin. Mechanicky utěsněná kleština (VMK) pro řezné nástroje, které mají otvor pro chladicí kapalinu, a také alternativní kleština typu „jet“ (VMK-J) se třemi drážkami ve tvaru „V“.  Chladicí kapalina proudí z vnější strany řezu nářadí.  Oba způsoby jsou samozřejmě velmi efektivní při odstraňování třísek a umístění chladicí kapaliny přesně tam, kde je potřeba!
