Slim Chuck

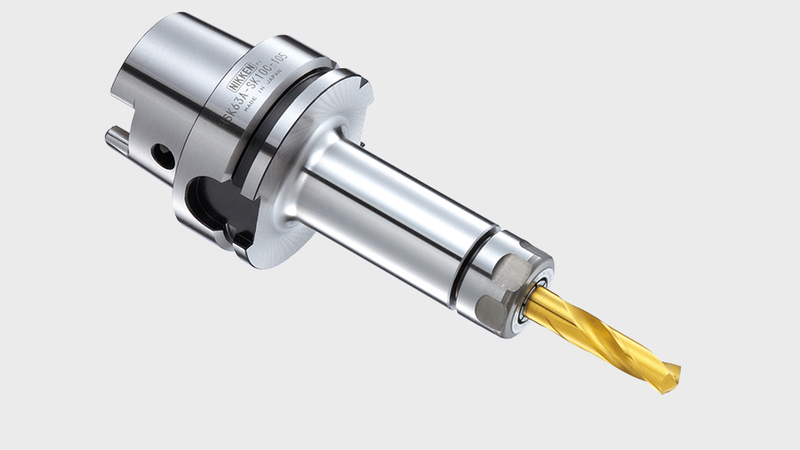

NIKKEN Štíhlé sklíčidlo Slim Chuck je náš standardní a přesný kleštinový upínač.

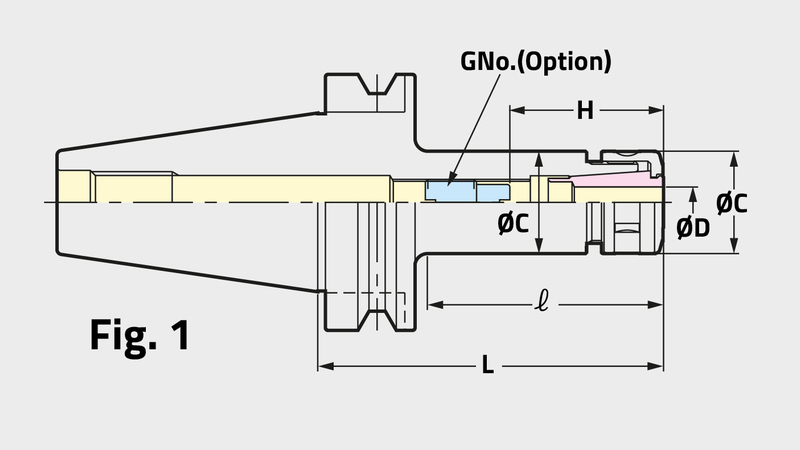

Konstrukce se skládá ze tří částí - hlavní tělo / stopka s jemným, molybdenovým povlakem, vnější závit a vnitřní dosedací plocha pro kleštinu, vnější upínací matice s ložiskovou podložkou TiN, vnitřní povlakovaný závit a nakonec přesná kleština.  Kleština a tělo mají vysoce přesný úhel 8 stupňů. Konkurenční řešení (systémy ER a podobné) jsou obvykle založeny na kuželovém uložení 16 stupňů, takže ve skutečnosti poskytují méně než polovinu přesnosti a schopnosti uchopení držáku Slim Chuck.

Ovládání je velmi jednoduché.  Kleština je vložena do převlečné matice.  Ta se našroubuje na stopku hlavního těla držáku.  Řezný nástroj se upne do otvoru kleštiny v požadované délce a ve směru hodinových ručiček se utáhne matice.  Zprvu ručně a poté vhodným klíčem.  Utahováním matice vtahujeme kleštinu do těla držáku aby upnula řezný nástroj.  Pro upnutí nástroje je také možno použít momentový klíč, kde vám doporučíme utahovací moment pro každou velikost Štíhlého sklíčidla – Slim chuck.

Slim Chuck je k dispozici pro všechny procesy s četnými průměry a délkami stopek.  Tvar těla Slim chuck je k dispozici ve dvou konfiguracích:  Standardní SK a externě zúžená SKT.  Tyto dvě formy umožňují univerzálnost, aby vyhovovala většině aplikacím a požadavkům.

Prodloužené tyče Slim Chuck mohou být použity společně s Multi-Lock Frézovacím sklíčidlem NIKKEN, který se v tomto případě stává pevným a spolehlivým držákem prodloužené tyče.

Jak je běžné u ostatních držáků, standardní Slim Chuck má vroubkovanou matici vyžadující plochý / hákový klíč a varianta „vysokorychlostní“ má hladkou matici.  Pro vysokorychlostní variantu je potřeba použít utahovací klíč s válečkovým ložiskem „GH Handle“.  Na rozdíl od držáku Multi-Lock, držák Slim Chuck vyžaduje pokaždé kleštinu.  Přímé upnutí není možné.

Štíhlé sklíčidlo je v závislosti na stopce nástroje k dispozici v 6 velikostech:

• SK6 - pro průměry  0,7 mm až 6,0 mm.
• SK10 - pro průměr  1,75 mm do 10,0 mm.
• SK13 - pro průměr 2,75 mm až 13,0 mm.
• SK16 - pro průměr 2,75 mm až 16,0 mm.
• SK20 - pro průměr 3,5 až 20,0 mm.
• SK25 - pro průměr  7,5 mm až 25,4 mm.

Slim Chuck má v současné době k dispozici 4 typy 8° stupňových kleštin, z nichž lze vybírat a vylepšovat přesnost a kontrolu chladicí kapaliny. Jsou to:

• Standardní kleština - příklad SK16-16 (maximální rozsah 0,5 mm a přesnost 5 mikronů).
• Přesná Kleština - příklad SK16-16P (maximální rozsah 0,5 mm a přesnost 3 mikrony).
• Frézovací kleština - příklad SK16-16A (přesné upnutí bez rozsahu a přesnost 3 mikrony).
• NOVÁ Mechanicky utěsněná kleština na chladicí kapalinu - Příklad SK16-16AC (Určeno pro nástroje s vnitřním vrtáním pro chladicí kapalinu. Přesné upnutí bez rozsahu a přesnost 3 mikrony). "

Standardní, přesné a frézovací kleštiny SK lze použít také ve spojení s naším systémem „Jetter“. Výběrem vhodné volitelné matice a víčka „Jetter“ je možné regulovat přívod chladící kapaliny, aby vyhovovala vašemu specifickému procesu - v závislosti na typu a požadavku řezného nástroje.
