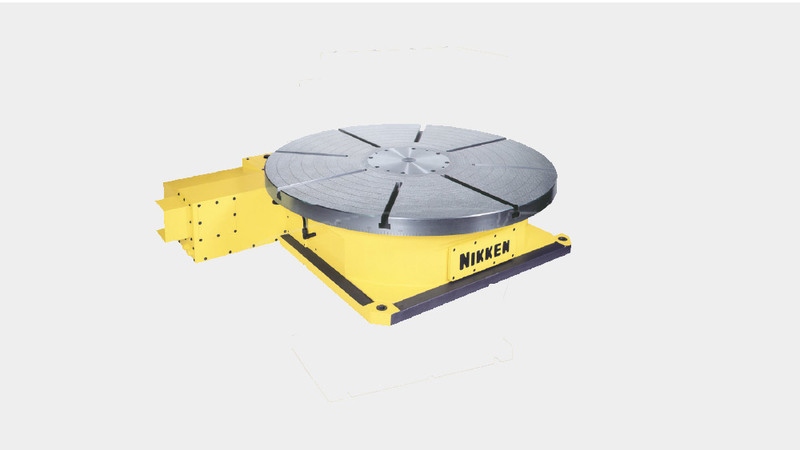

CNC1200 je jedním z našich nejvšestrannějších otočných stolů, který poskytuje nepřekonatelnou přesnost.

CNC1200 je vyroben z materiálů s dlouhou životností a obsahuje modul tloušťky zubu 10, výkonný upínací systém a mimořádně vysokou tuhost. CNC1200 je navržen tak, aby si dlouhodobě udržoval přesnost. CNC1200, navržený pro použití v leteckém a energetickém průmyslu, je ideální pro indexování a obrábění velkých obrobků.

NIKKEN Katalog Rotačních stolů

(PDF - 62.5 MB)

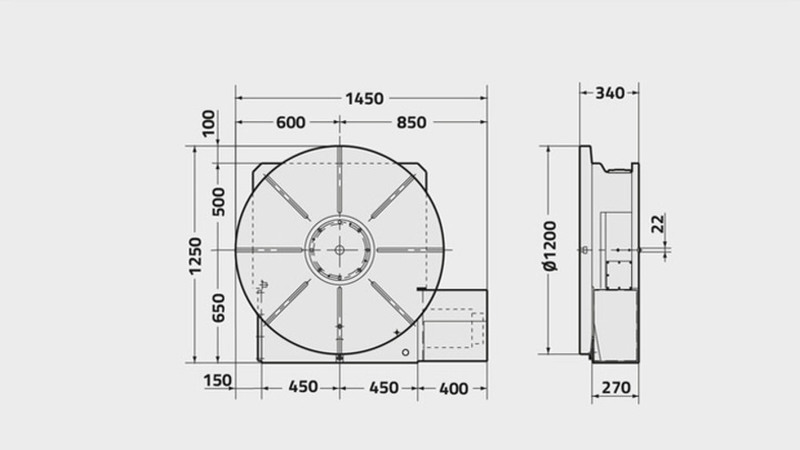

CNC1200
Průměr příruby rotačního stolu [Ømm] 1200
Rozsah/Typ Rotačního stolu Extra velký
Standardní orientace motoru (Levé umístění je možné u Pravých rotačních stolů) Pravý
Průměr vývrtu vřetena [Ømm H7] 300
Počet vřeten x rozteč [mm] 1
Výška středu [mm] Pouze Horizontální
Výška středu [mm] 22 (Volitelný)
Upínací systém Hydraulika
Zpevňovací moment [Nm] 18000
Setrvačnost stolu na hřídeli motoru [Kg m2 x 103] -
Servomotor [min1] αiF22·2000
Min. Přírustek  [Degrees] 0.001
Rychlost rotace [min1] 5.5
Celkový redukční poměr 1/360
Přesnost indexování [sec] 15
Přesnost indexování ultra přesné [sec] ±3
Čistá hmotnost [Kg] 1850
Maximální Vertikální zatížení stolu [Kg] -
Maximální Horizontální zatížení stolu [Kg]  7000
Maximální Horizontální přítlak působící na stůl [N] 375000
Velikost kroutícího momentu šnekového kola bez brzdy (Dynamická síla) [FxL Nm] 24080
Maximální axiální zatížení na stůl [FxL Nm] 67500
Maximální nevyvážené zatížení (Vertikální s podporou) [Nm] -
Maximální pracovní setrvačnost [Kg m2] 1300
kroutící moment [Nm] 3168
